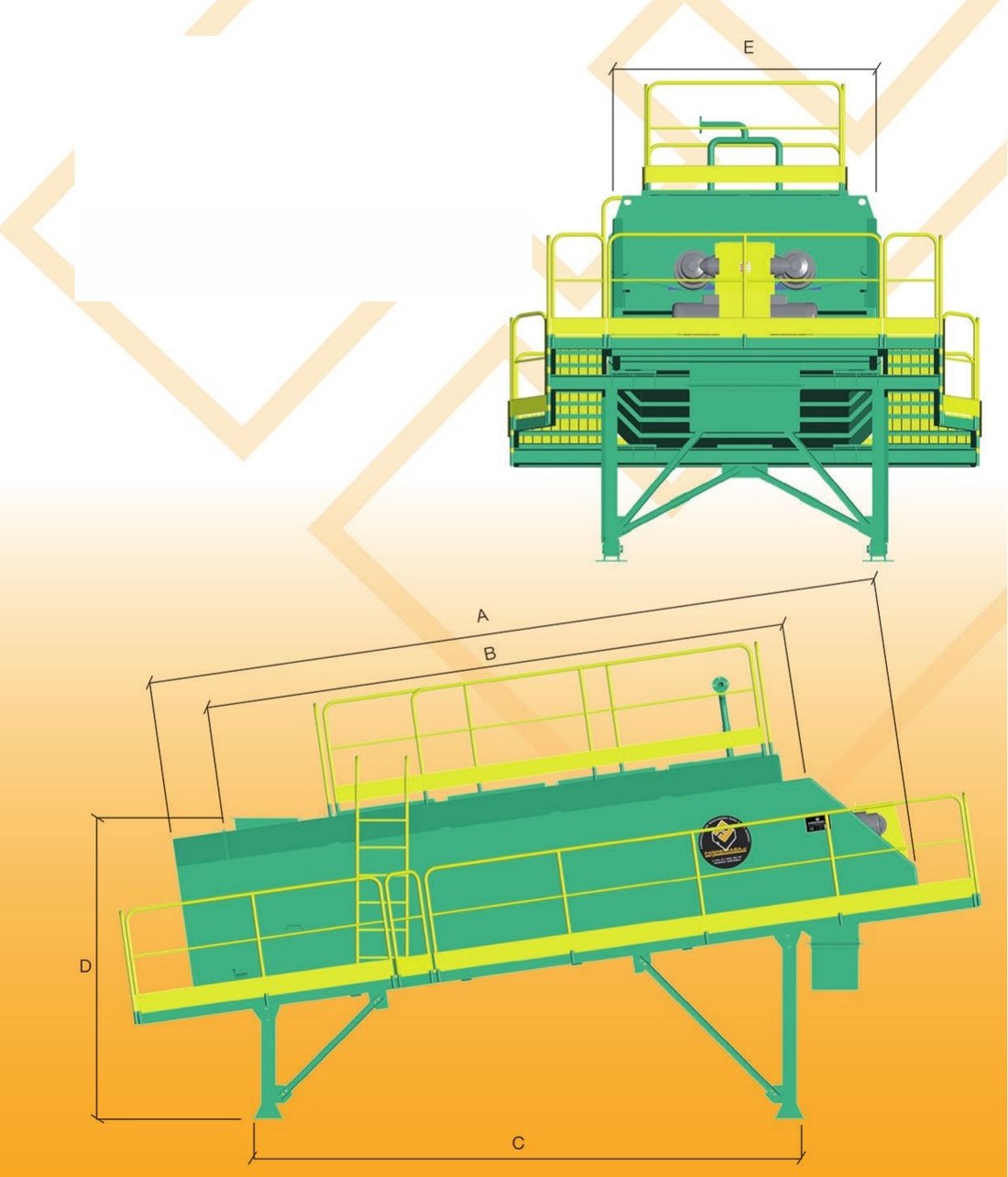

Plano acotado

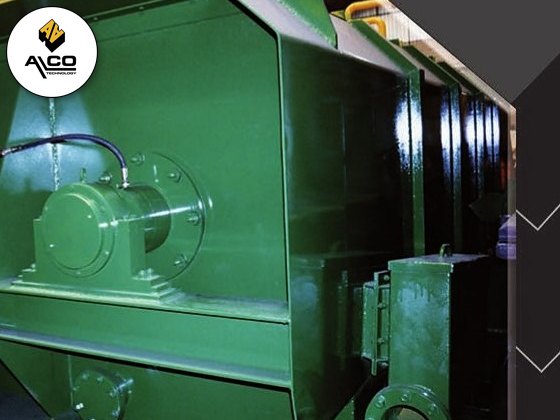

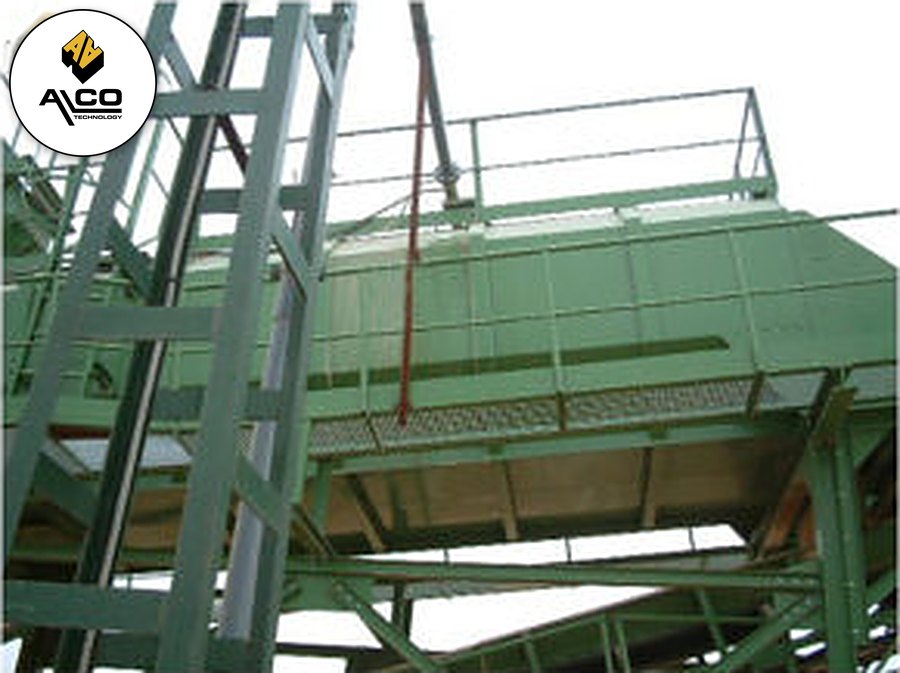

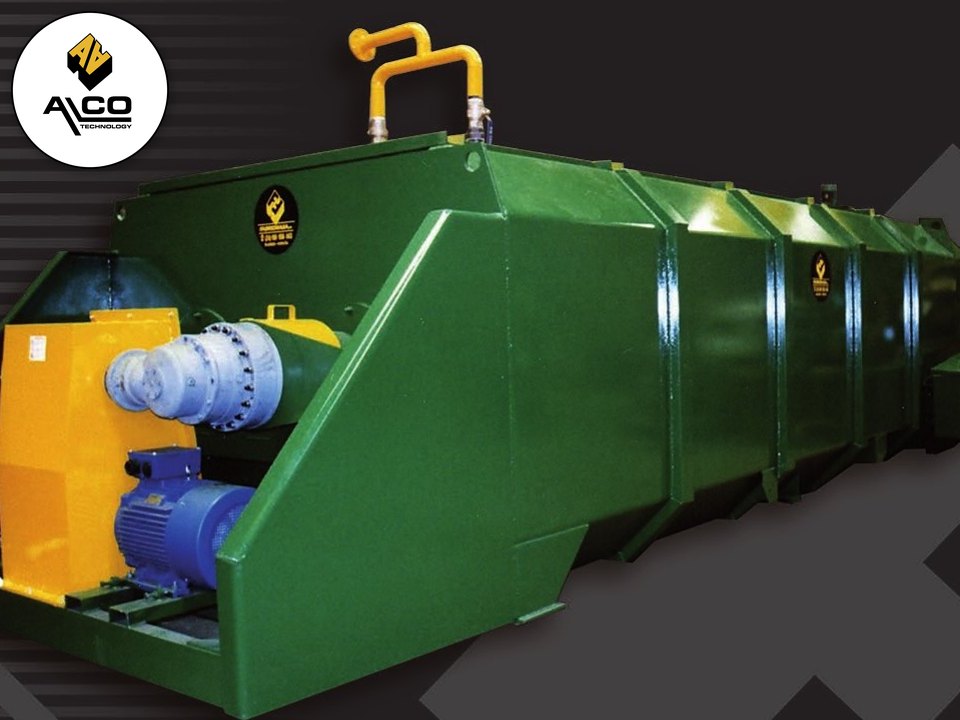

Instalaciones realizadas
Áridos y minería
Lavadores de piedra
Eliminación de arcillas y gredas adheridas a la grava. Cuatro modelos LGF.
Características
- Fabricado con dos ejes horizontales y brazos atornillados perpendiculares a estos.

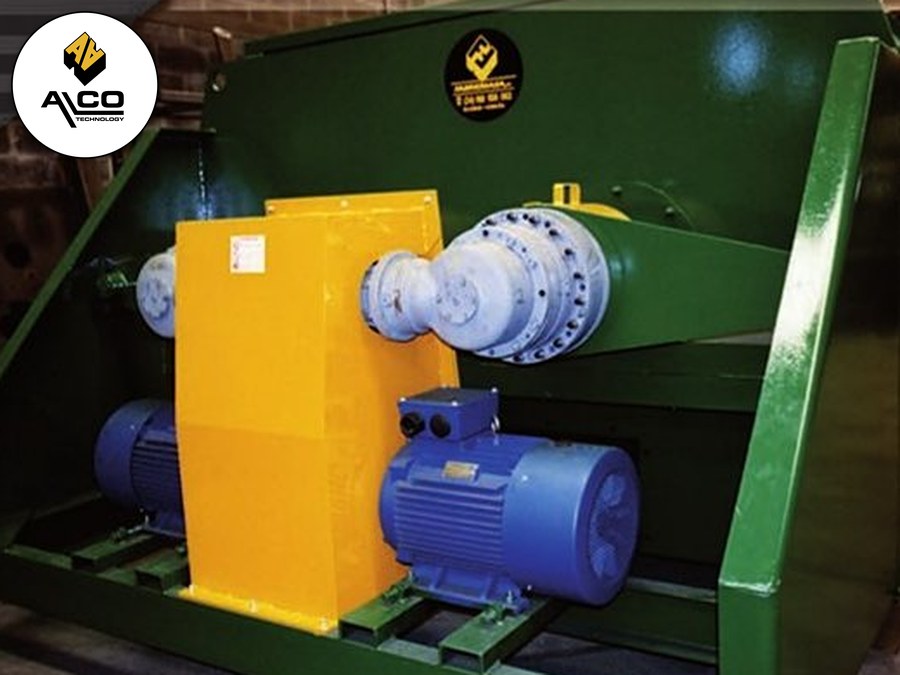

- Transmisión mediante motorreductores epicicloidales que atacan directos a los ejes, de accionamiento sincronizado.
- Consumo entre 1/3 y 1/4 m³/h de agua en relación a las t/h producidas.
- Utilizado para lavar granulometrías entre 2 mm y 100 mm.
Ventajas
- Elimina un alto porcentaje de la camisa adherida al exterior de la piedra.
- Elimina arcillas y gredas que acompañan al material de admisión.
- Sencilla instalación.
- Fácil manejo.
Valores añadidos
- Mediante la transmisión directa del reductor se evitan los altos desgastes que ocasionan las transmisiones de coronas con gran diámetro.
- Desmenuza las partículas blandas descompuestas.

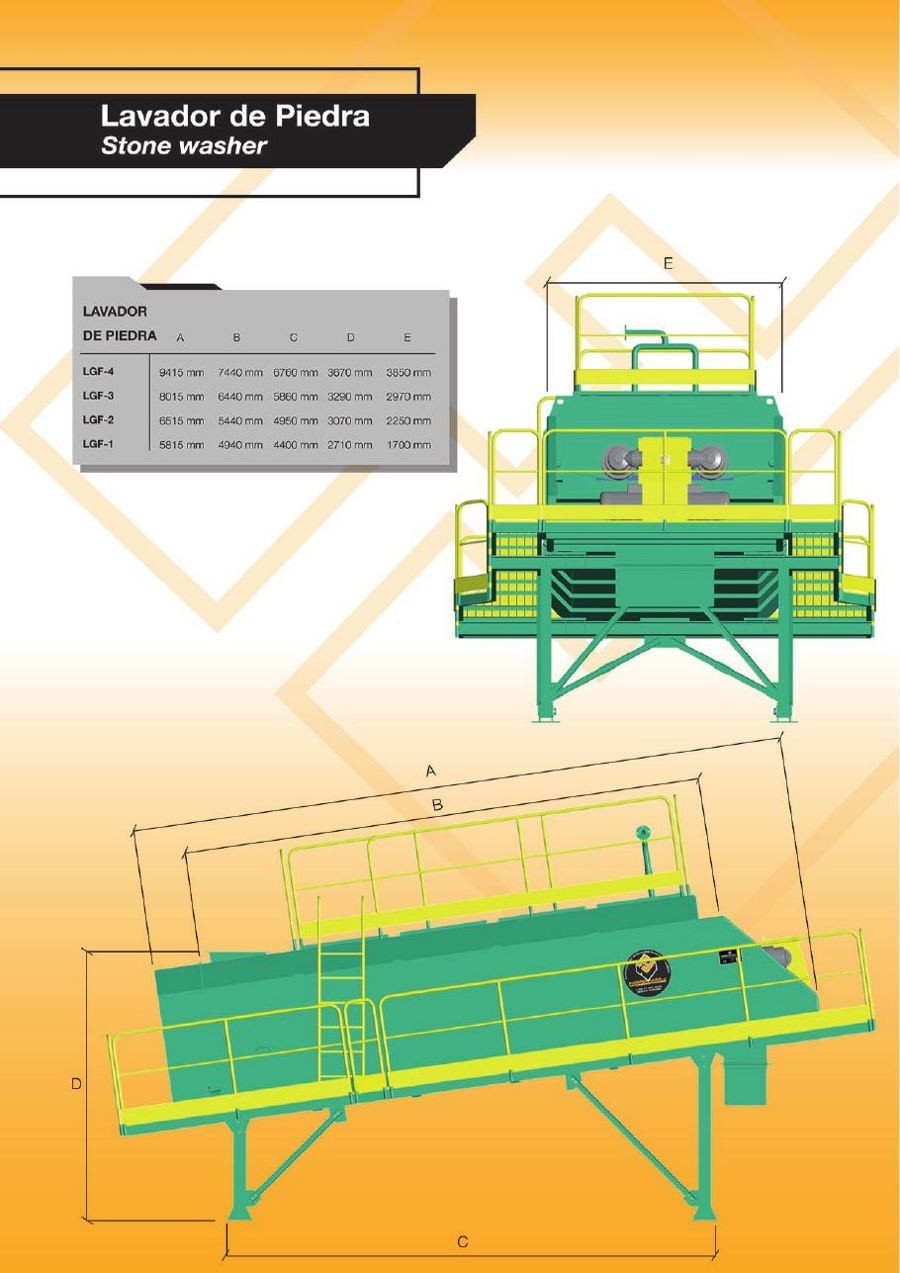

Modelos y dimensiones
| Modelo | A | B | C | D | E |
|---|---|---|---|---|---|
| LGF-1 | 5815 | 4940 | 4400 | 2710 | 1700 |
| LGF-2 | 6515 | 5440 | 4950 | 3070 | 2250 |
| LGF-3 | 8015 | 6440 | 5880 | 3290 | 2970 |
| LGF-4 | 9415 | 7440 | 6780 | 3670 | 3850 |
Cotas en mm según plano.
Catálogo 2026

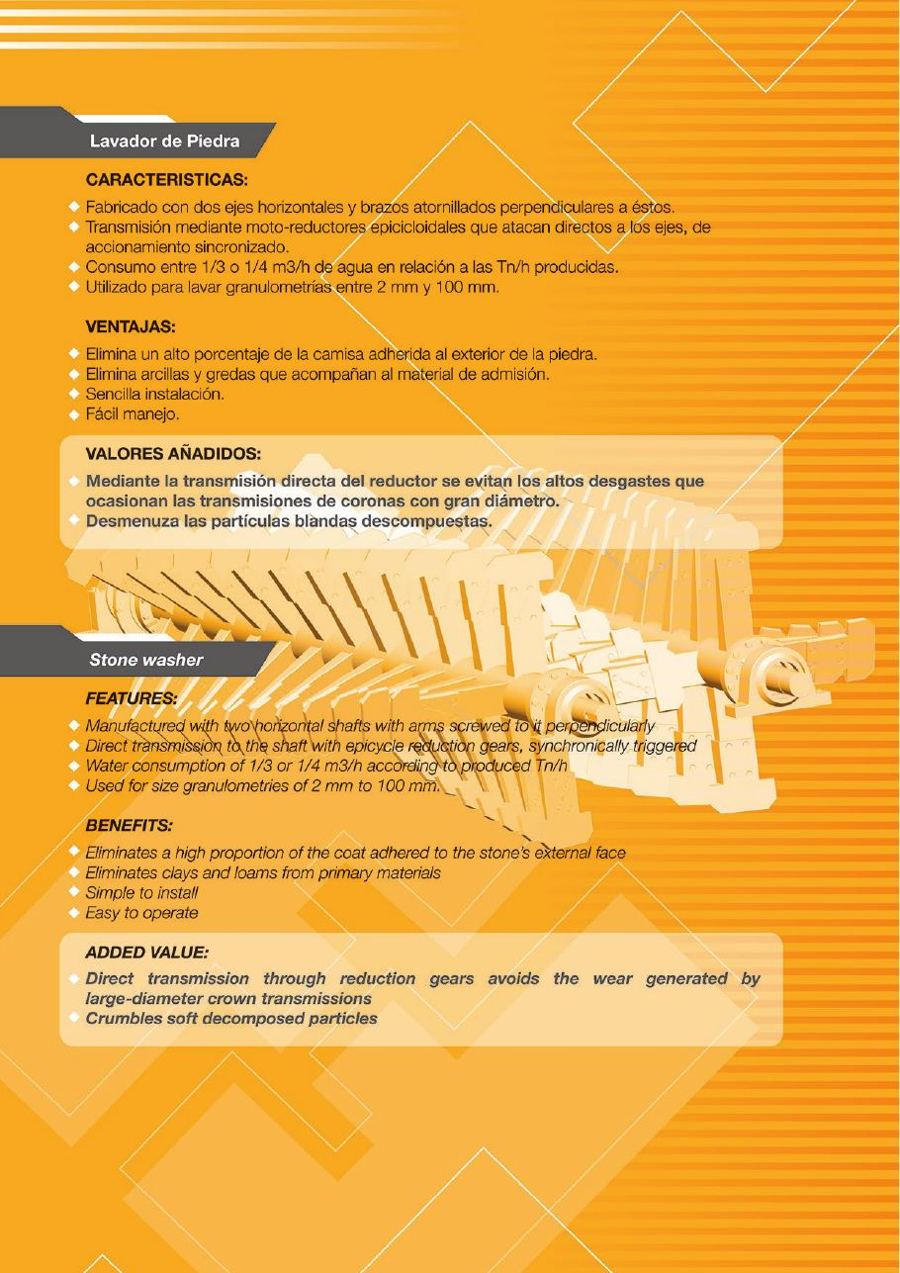

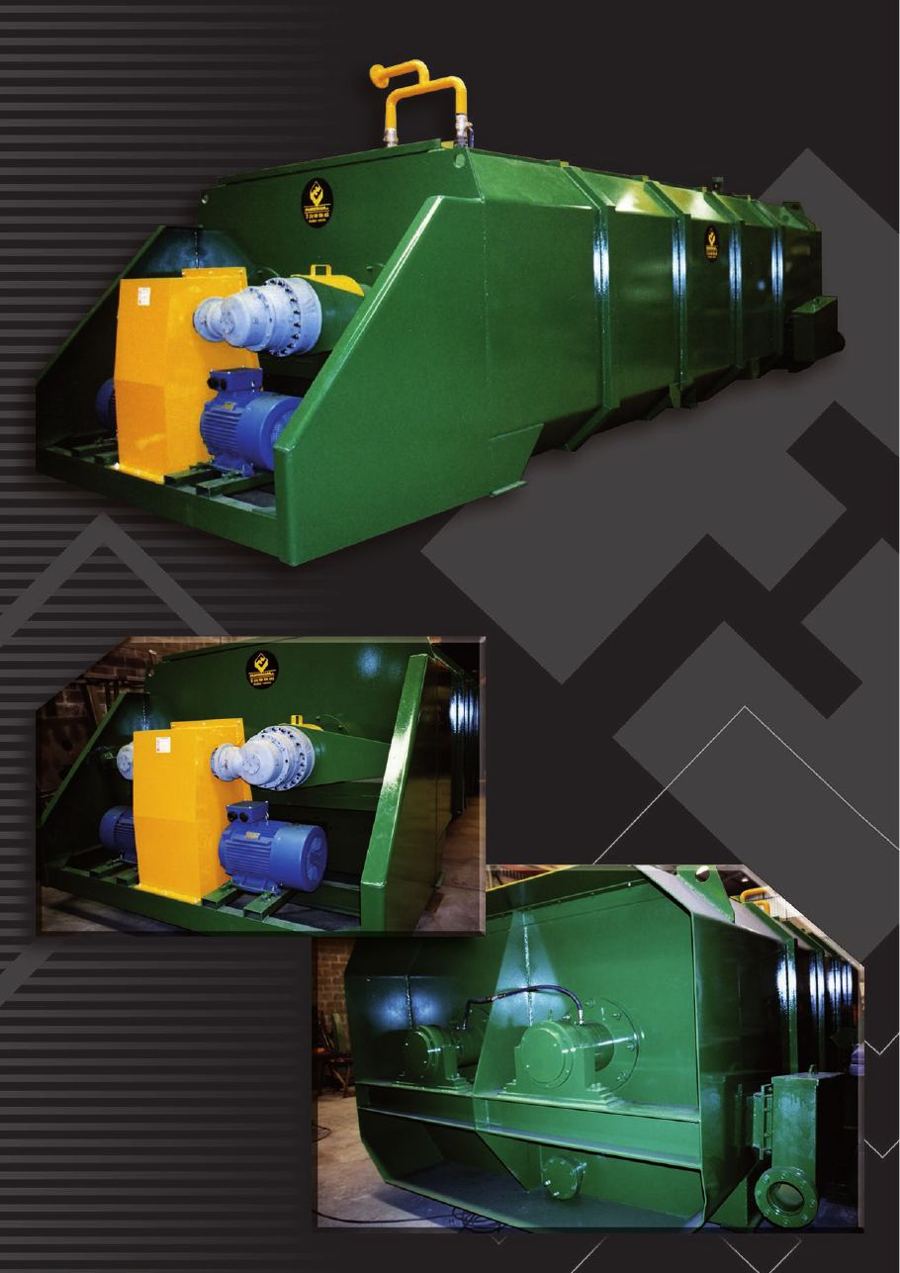

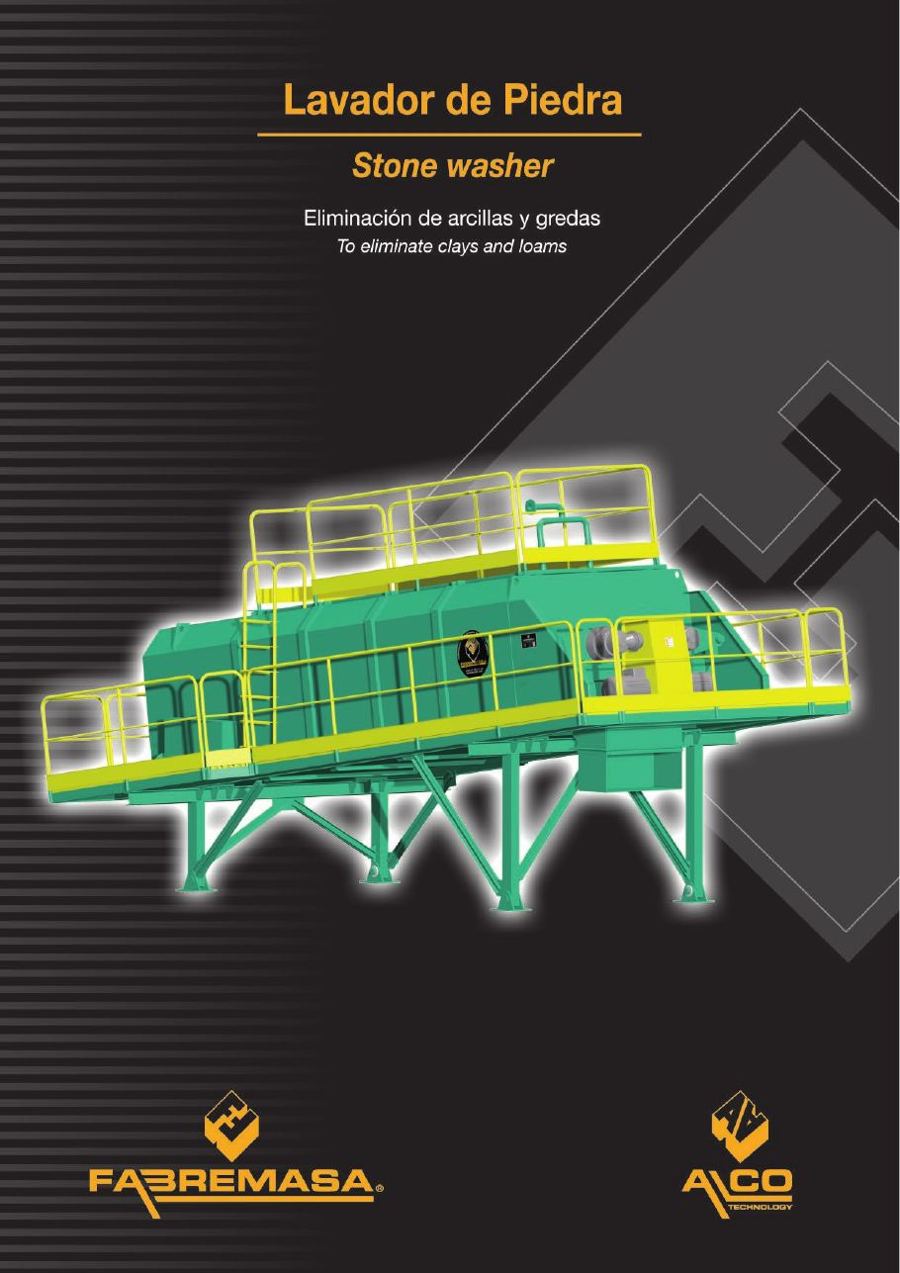

Catálogo de Lavadores de piedra
11 páginas en PDF con fotos, características, planos y medidas.
